一、基本说明
简介
Axhub Charts Pro （ 下称 acp ）是一套基于 Antv 、ECharts 等前端可视化库开发的 Axure 元件库，旨在帮助用户快速实现高保真的数据可视化原型设计。
本文档仅在语雀平台发布，密码定期更新在 Axhub 数据可视化原型设计社群内。
快速上手
- 通过合法合规渠道下载 Axhub Charts Pro.rplib 文件
- 在 Axure 内的 Libraries 面板，点击菜单导入下载的元件库
- 在 Axure 内的 Libraries 面板选择对应图表，拖拽入目标页面即可，预览或生成即可看到图表
- 建议使用前先阅读本文档，并学习下数据可视化图表的基础用法，教程 >>
认识图表
元件组成
每个图表元件一般为一个组合，组合名称可任意修改，组合内有：
- 容器矩形：一般名称为 acp-xxx-chart ，名称不可更改，为图表容器
- 数据中继器：一般名称为 acp-data ，名称不可更改，存放图表数据
- 配置中继器：一般名称为 acp-config ，名称不可更改，存放图表数据配置
acp 工作原理就是通过 javascript 读取中继器内的数据和配置，然后通过第三方图表库渲染成对应图表。
请注意，每个图表元件的组合不能打乱，否则将无法正常工作。
请注意，你在 Axure 内的 Outline（中文翻译为大纲或概要） 面板即可看到元件库组合，若找不到该面板，请尝试点击 Axure 视图 Views 菜单 - 面板 Panes 打开。
图表组成
为了更好地配置和设计，请先了解图表的组成以及相关概念。

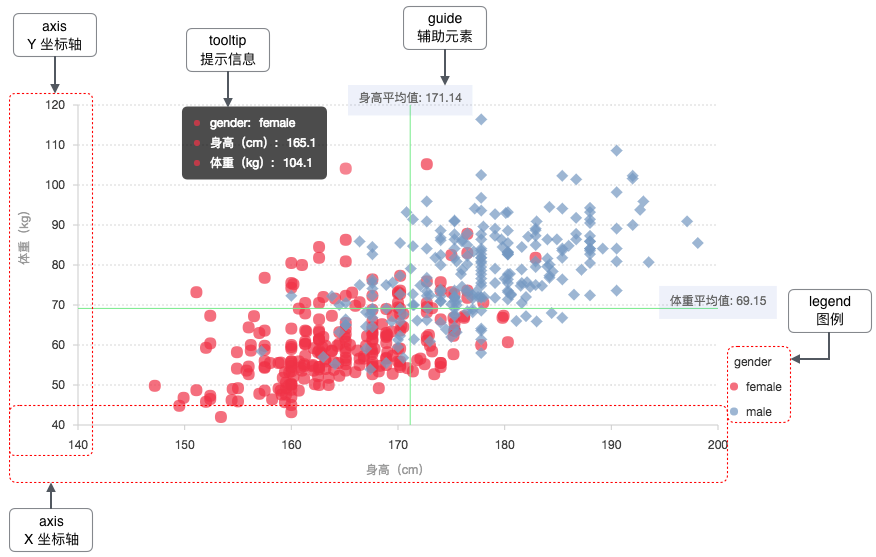

完整的图表组成如下图所示：
具体说明请查看 G2 官方介绍 https://www.yuque.com/antv/g2-docs/tutorial-g2-chart-composition
更改画布
更改尺寸：在 Axure 内更改容器矩形（ acp-xxx-chart ）的尺寸和比例，图表画布即会更新
更改颜色：图表画布背景是透明的，可以在 Axure 内自行增加一个背景层，实现图表的背景和纹路等
更改数据
在 Axure 内更改数据中继器（ acp-data ）的数据，即可更改数据，录入数据量大的话建议从 Excel 复制。
由于目前 Axure 中继器表头限制了输入中文，可以通过 fieldAlias 配置项来解决这个问题。
更改配置
在 Axure 内更改数据中继器（ acp-config ）的数据，可以针对数据、坐标轴、图形、文本及提示信息更多配置，具体配置内容请查看 配置项列表。
同一配置项，权重顺序为 图表配置 > 全局配置 > 主题配置 ，权重最高的为最终配置结果。
数据交互
目前可以实现实时刷新、滑块（slider）的数据交互新增，未来会逐步支持滑动，缩放等操作。
实时更新数据
Antv G2 3.x 、**Antv G2 4.x 适用**
如上文所述，acp 的数据是存放在数据中继器（ acp-data ）内的，你可以通过 Axure 内置的中继器方法更改对应数据，这些操作都会实时同步到图表上的。
实时更新配置
Antv G2 4.x 适用
如上文所述，acp 的配置是存放在配置中继器（ acp-config ）内的，你可以通过 Axure 内置的中继器方法更改对应配置，这些操作都会实时同步到图表上的。
滑块使用
Antv G2 3.x 适用
目前支持滑块交互的图表只有折线图、面积图和 K 线图，使用步骤如下：
创建滑块：将元件库的滑块元件拖放到目标图表所在页面
关联图表：将滑块放到目标图表元件的组内（如图）
修改属性：通过修改 slider 矩形可以改变滑块的大小和位置，通过 config 中继器 可以修改相关配置。
这就完成了，预览看看吧~
点击事件
Antv G2 4.x ECharts地图、L7地图适用
- 创建全局变量 AxhubClickX 、AxhubClickName、AxhubClickValue，默认值为空
- 为图表容器 acp-xxx-chart 添加点击事件，点击时，acp 会自动赋值给以上全局变量，让你知道所点击的图表内容，你可以根据该值进行条件判断或者赋值
- AxhubClickX 为点击的图形横坐标，无坐标轴则不支持；AxhubClickName 为点击的图形系列名称；AxhubClickValue为点击的图形值；
- 在线例子 >>
伪实时预览
由于 acp 的实现方式，导致 Axure 内无法实时预览。你可以通过以下步骤，实现伪实时预览：
1、设置好目标图表的数据和配置，并在浏览器预览
2、对图表右键，复制图片到 Axure，并将图片移入图表的元件组合
3、将图片名称改为容器矩形的名称（ acp-xxx-chart ），并将原来的容器矩形删除
这样就是实现了伪实时预览，效果可以看元件库内的部分示例。可以方便地在图表上加上自己需要的辅助线或者文案，也可以提升图表渲染过程的视觉效果。
离线使用
Antv G2 离线
方式一：自行部署 js 文件（推荐）
- 下载群内离线包的 g2v4.x.js，部署到自己的局域网或私有服务器
- 设置项目全局变量 AxhubJsLink ，值为 部署后的 g2v4.x.js 链接
方式二：通过本地路径引入
- 下载群内的 acp离线.zip ，将压缩包内的 local-g2v4.x.js 放到生成的 html 文件根目录
- 点击发布->生成 html , 添加字体 acp , 在 URL 输入框输入一下内容（含引号）：
“> <link href=”
**
**
ECharts Block 离线
方式一：自行部署 js 文件（推荐）
- 下载群内离线包内的 ec 文件夹下的所有 js ，部署到自己的局域网或私有服务器
- 设置项目全局变量 AxhubECJsLink ，值为 部署后的 ec.js 链接
- 其他 js 文件请安原来的顺序，用部署后的 js 链接替换 acp-js 中继器内的对应链接
方式二：通过本地路径引入
- 下载群内的 离线包zip ，将压缩包内的 ec 文件夹 放到生成的 html 文件根目录
- 点击发布->生成 html , 添加字体 ec, 在 URL 输入框输入一下内容（含引号）：
“> <link href=”
- 在 acp-config 内，把 离线模式 设置为 true
请注意，使用了在线数据或者百度地图接口的图表是不支持离线的，若图表还使用了别的 js 文件，也需要一并下载和引入。
开发者糖果
（TODO）
常见问题
（TODO）
版权说明
acp 不是免费作品，仅允许 Axhub 数据可视化原型设计社群成员免费使用，包括个人学习、企业商业化等使用范围。但为了保障社群成员利益，禁止普通成员做任何二次分发包括转赠、销售（含二次创作）等，希望大家理解。
如果你是原型创作者，需要使用 acp 完成作品并进行二次销售，可以查看 二次创作分发。
特别感谢
图标来源：https://github.com/Haonancx/chart-type-icon[ ](https://github.com/Haonancx/chart-type-icon)（作者fsux ）
二、Antv G2 4.x 基础图表
图表组成
为了更好地配置，请先了解图表的组成以及相关概念。
完整的图表组成如下图所示：
具体说明请查看 G2 官方介绍 https://www.yuque.com/antv/g2-docs/tutorial-g2-chart-composition
只需将下方配置项填入 acp-config 中继器即可进行配置。当然，Axhub Charts Pro 默认已内置了部分常用配置，可以不必重复添加。
同一配置项，权重顺序为 图表配置 > 全局配置 > 主题配置 ，权重最高的为最终配置结果。
全局配置
优先推荐，你可以通过设置项目的 全局变量（Axure-项目-全局变量），来实现全局配置，一旦设置，将在项目内所有图表生效，支持字段如下：
| 配置项 | 说明 | 示例值 |
|---|---|---|
| globalTheme | 图表主题，可取值 default / dark | dark |
| globalColor | 图表颜色，可以参考配置列表里的 fieldColors 配置 | #545454 |
| globalFontSize | 字体大小 | 14 |
| globalTextFill | 字体主颜色 | #BDCCED |
| globalLineStroke | 坐标轴颜色 | #CCD6EC |
| globalGridLineStroke | 网格颜色 | #BDCCED |
| globalLegendTextFill | 图例文本颜色 | #BDCCED |
基础配置
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 图形边距 | 中间图形（不含图例和坐标轴标签）距离四周的距离按上右下左的顺序设置，用 ‘,’ 分隔 | 12,24,12,24 | ||
| 镜像翻转 | 图形镜像翻转，例如柱状图可以变成条形图 | true | false |
坐标轴
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 显示x轴 | 是否显示X轴 | false | true |
| x轴刻度数量 | x轴刻度数量 | 5 | |
| x轴数据类型 | 分类度量：cat： 分类度量timeCat: 时间分类度量连续度量：linear: 线性度量time：连续的时间度量log: log 度量pow: pow 度量quantize：分段度量，用户可以指定不均匀的分段quantile: 等分度量，根据数据的分布自动计算分段常量度量identity: 常量度量 | linear | cat |
| x轴位置 | x轴的位置，可选top/right/bottom/left | top | bottom |
| x轴标题 | x轴的标题 | 月份 | 空 |
| x轴标签模板 | x轴标签内容模板 | {x}年 | {x} |
| x轴标签角度 | -20 | ||
| 自动隐藏x轴标签 | false | true | |
| x轴标签颜色 | |||
| x轴标签字体大小 | 8 | 12 | |
| x轴网格线颜色 | |||
| x轴网格线宽 | 1 | 0 | |
| 显示y轴 | 是否显示Y轴 | false | true |
| y轴最小值 | y轴最小刻度 | 0 | |
| y轴最大值 | y轴最大刻度 | 10 | |
| y轴刻度数量 | y轴刻度数量 | 5 | |
| y轴数据类型 | 分类度量：cat： 分类度量timeCat: 时间分类度量连续度量：linear: 线性度量time：连续的时间度量log: log 度量pow: pow 度量quantize：分段度量，用户可以指定不均匀的分段quantile: 等分度量，根据数据的分布自动计算分段常量度量identity: 常量度量 | linear | cat |
| y轴位置 | y轴的位置，可取 top/right/bottom/left | right | left |
| y轴标题 | y轴的标题 | 摄氏度（℃） | |
| y轴标签模板 | y轴标签内容模板 | {y}℃ | {y} |
| y轴标签角度 | -20 | ||
| 自动隐藏y轴标签 | false | true | |
| y轴标签颜色 | |||
| y轴标签字体大小 | 8 | 12 | |
| y轴网格线颜色 | |||
| y轴网格线宽 | 2 | 1 |
图例
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 显示图例 | 是否显示图例 | false | true | |
| 图例位置 | 设置图例的显示位置，可设置的值为12个：left-top,left-center,left-bottom,right-top,right-center,right-bottom,top-left,top-center,top-right,bottom-left,bottom-center,bottom-right也可使用bottom,top,left,right设置位置 | top | bottom | |
| 图例翻页 | 图例过多换行时自动翻页 | false | true | |
| 图例对齐方式 | 用于设置各个图例项的排列方式，可设置值包括：vertical、horizontal，分别表示垂直和水平排布 | vertical | horizontal | |
| 图例标志 | 用于设置图例的 marker 样式，默认按照 图表 的类型显示，详情见 | circle | ||
| 图例文本颜色 | 图例文本的颜色 | #BFBFBF | #BFBFBF | |
| 图例字体大小 | 图例文本大小 | 14 | 12 | |
| 图例横向偏移量 | 图例 X 方向的偏移值，数值类型，数值单位为 ‘px’ | 2 | 0 | |
| 图例纵向偏移量 | 图例 Y 方向的偏移值，数值类型，数值单位为 ‘px’ | 2 | 0 |
提示信息
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 显示提示信息 | 是否显示提示信息 | false | false |
| 隐藏提示信息标题 | 是否隐藏提示信息标题 | true | false |
| 提示信息模板 | 提示信息内容模板，支持变量{name},{value}，和换行符 柱状图、百分比堆叠图、饼图、环形图支持变量{percent}区间图、甘特图 支持变量 {start},{end}K线图，支持变量{date},{start}，{end}，{max}，{min} |
{value} | |
| 左Y轴提示信息模板 | 双轴图专属，配置规则同上 | ||
| 右Y轴提示信息模板 | 双轴图专属，配置规则同上 |
图形文本标签
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 显示标签 | 是否显示字段对应的文本标签 | true | false |
| 标签偏移量 | label距当前图形偏移量，负数则标识渲染在图形内部 | -40 | 20 |
| 标签文本颜色 | label文本颜色 | #545454 | #545454 |
| 标签字体大小 | label文本大小 | 4 | 12 |
| 标签连线宽度 | label线宽 | 1 | 0 |
| 标签位置 | 当前label与当前图形的相对位置，可选参数为middle, top,bottom,left,right | middle | top |
| 标签模板 | label文本模板，支持变量{name}、{value}、{br}，百分比堆叠图、饼图、环形图支持变量{percent} | {value}个 | {value} |
| 左y轴图形标签模板 | 双轴图专属，配置规则同上 | ||
| 右y轴图形标签模板 | 双轴图专属，配置规则同上 | ||
| 标签角度 | label文本角度 | 30 |
辅助文本
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 显示辅助文本 | 是否示辅助文本 | false | true |
| 辅助文本标题 | 辅助文案标题 | 数量 | |
| 辅助文本标题颜色 | 辅助文案标题颜色 | #545454 | #545454 |
| 辅助文本标题大小 | 辅助文案标题文本大小 | 24 | 20 |
| 辅助文本内容 | 辅助文案内容 | 200台 | |
| 辅助文本内容颜色 | 辅助文本内容颜色 | #545454 | #545454 |
| 辅助文本内容大小 | 辅助文案文本大小 | 12 | 14 |
| 辅助文本内容模板 | 漏斗文本模板，支持变量{name},{value}，{percent} | {name} | {value} |
| 隐藏辅助文本标题 | 简易环形图可用，配置后可以控制辅助文本标题的显示与关闭 | false | true |
图形样式
通用
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 图形左边距 | 图形距离左边框的距离，单位px。一般用于左边坐标轴内容宽度不足被覆盖时配置。 | 72 |
线条
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 线条宽度 | 线宽 | 1 | |
| 线条形状 | 线条类型，支持line,smooth,dot,dash,spline | line |
点
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 点的形状 | 折线图节点形状，circle, square, bowtie, diamond, hexagon, triangle，设置为none则不显示 | circle | |
| 点的大小 | 折线图节点大小 | 4 |
柱子和条形
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 柱子宽度 | 柱子的宽度，单位为 px | 12 | |
| 柱状图类型 | 柱状图类型，可取 normal，stacked（堆叠） | normal | |
| 柱子间距 | 用于调整分组中各个柱子的间距，柱子宽度的倍数例如 0.5 则表示间距为柱子宽度的 1/2 | 0.5 | 0 |
面积
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 面积图类型 | 面积类型，可取 normal，stacked（堆叠） | normal | |
| 面积形状 | 面积形状，支持area,smooth,line,smoothLine | area | |
| 面积图不透明度 | 取值0-1 | 0.5 | 1 |
扇形和环形
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 饼图半径 | 饼图半径，值范围为 0 至 1 | 0.75 | |
| 空心圆的半径 | 空心圆的半径，值范围为 0 至 1 | 0 |
雷达图
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 雷达图网格线类型 | 可以设置为折线或者原型，取值 line,circle | line | circle |
动态交互
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 图表交互 | Antv 图表元素交互，详情可以见 官方文档>> | ||
| 显示滑块 | 是否显示滑块，适用于一般有 X 轴的图表 | true | false |
| 滑块开启面积图背景 | 滑块背景是否为面积图 | true | false |
| 滑块默认起点 | 滑块的默认起点，值范围0-1 | 0.2 | 0 |
| 滑块默认终点 | 滑块的默认终点，值范围0-1 | 0.8 | 1 |
| 排序方式 | 数据排序的方式，ASC 为顺序，DESC 为倒序 | DESC | |
| 动态数据类型 | delay 数据延迟加载 scroll 数据轮播 | scroll | |
| 初始数据范围起始 | 默认延迟加载或轮播的数据范围起点，填行数 | 2 | 0 |
| 初始数据范围末尾 | 默认延迟加载或轮播的数据范围末尾，填行数 | 5 | 1 |
| 数据更新间隔 | 数据间隔时间，单位毫秒 | 2000 | 1000 |
| 关闭循环轮播 | 数据轮播，是否关闭循环轮播 | true | false |
颜色说明
颜色支持以下几种格式：
16进制：#4169E1
rgb、rgba：rgb(65,105,225)、rgba(65,105,225,0.5)
渐变色：请查看 Antv 官方说明
三、ECharts 地理可视化
ECharts 的地图元件，包含了地图/散点/动态散点/飞线四个元素，可以任意组合搭配。每个元素都有对应的 data 和 config 中继器。
修改数据
基础地图
| 列名称 | 说明 | 示例值 | |
|---|---|---|---|
| name | 二级地区标准名称 | 广州市 | |
| value | 值 | 20 |
散点/动态散点
| 列名称 | 说明 | 示例值 | |
|---|---|---|---|
| name | 二级地区标准名称 | 广州市 | |
| lnglat | 非必填，点的经纬度，为空则自动取二级地区的经纬度，可通过下方链接获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 | |
| value | 值 | 20 |
飞线
| 列名称 | 说明 | 示例值 | |
|---|---|---|---|
| startArea | 飞线起点二级地区标准名称 | 广州市 | |
| endArea | 飞线终点二级地区标准名称 | 深圳市 | |
| startLnglat | 非必填，飞线起点的经纬度，为空则自动取起点二级地区的经纬度，可通过下方链接获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 | |
| endLnglat | 非必填，飞线终点的经纬度，为空则自动取起点二级地区的经纬度，可通过下方链接获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 | |
| value | 值 | 20 |
热力
| 列名称 | 说明 | 示例值 | |
|---|---|---|---|
| name | 二级地区标准名称 | 广州市 | |
| lnglat | 非必填，点的经纬度，为空则自动取二级地区的经纬度，可通过下方链接获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 | |
| value | 值 | 20 |
修改配置
基础地图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 地区 adcode | 地区名称或行政区划代码，支持中国及大多数省市 | 中国湖南广州市110101 | 广东省 | |
| 地区颜色 areaColor | 地区默认颜色，支持16进制/RGB/RGBA的格式，若开启下方视觉映射则会失效 | #FAE4C3rgb(0, 131, 143) | #EEE | |
| 地区边框颜色 borderStroke | 地区边框颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | #111 | |
| 地区边框宽度 borderWidth | 地区边框宽度，单位为px | 2 | 1 | |
| 显示标签 showLabel | 是否显示标签 | true | false | |
| 标签模板 labelTpl | 标签模板，支持地区名称 {name} 和 值 {value} | {name}:{value} | {name} | |
| 标签文本颜色 labeltextFill | 标签文本颜色，支持16进制/RGB/RGBA的格式 | #333 | #FFF | |
| 高亮时地区颜色 emphasisAreaColor | 高亮地区颜色，支持16进制/RGB/RGBA的格式 | #0050B3 | #0050B3 | |
| 高亮时显示标签 emphasisShowLabel | 高亮地区是否显示标签 | false | true | |
| 高亮时标签文本颜色 emphasisLabeltextFill | 高亮标签文本颜色，支持16进制/RGB/RGBA的格式 | #333 | #FFF | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | true | |
| 提示信息模板 tooltipItemTpl | 提示信息模板，支持地区名称 {name} 、 值 {value}、任意列 {列名} | {name}:{value} | {value} | |
| 视觉映射 visualMap | 是否开颜色映射模式，设置后将会根据值的大小来控制颜色的深浅 | false | true | |
| 映射颜色 visualMapColor | 映射颜色取值范围，支持16进制/RGB/RGBA的格式，多个颜色用”-“链接。 | #BAE7FF-#1890FF-#0050B3 | ||
| 映射范围最小值 visualRangeMin | 映射值范围的最小值，即最后一个映射颜色匹配的值 | 10 | 0 | |
| 映射范围最大值 visualRangeMax | 映射值范围的最大值，即第一个映射颜色匹配的值 | 40 | 40 |
散点
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 散点图形 symbol | 散点的图形，取值’circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’, ‘none’还可以支持图片链接或者SVG矢量路径 | arrow | circle | |
| 基础大小 baseSize | 基础大小n，散点实际大小为 （value/n）px ，若想统一大小则设置为 value 的最大值 | 10 | 5 | |
| 显示标签 showLabel | 是否显示标签 | true | false | |
| 高亮时显示标签 emphasisShowLabel | 高亮是否显示标签 | true | false | |
| 标签模板 labelTpl | 标签模板，支持地区名称 {name} 和 值 {value} | {name}:{value} | {name} | |
| 散点颜色 color | 散点默认颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | ||
| 地区边框颜色 borderStroke | 散点边框颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | ||
| 地区边框宽度 borderWidth | 散点边框宽度，单位为px | 2 | 1 | |
| 边框类型 borderType | 散点边框类型，取值 ‘solid’, ‘dashed’, ‘dotted’ | solid | solid | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | true | |
| 提示信息模板 tooltipItemTpl | 提示信息模板，支持地区名称 {name} 、 值 {value}、任意列 {列名} | {name}:{value} | {value} |
动态散点
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 散点图形 symbol | 散点的图形，取值’circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’, ‘none’还可以支持图片链接或者SVG矢量路径 | arrow | circle | |
| 基础大小 baseSize | 基础大小n，散点实际大小为 （value/n）px ，若想统一大小则设置为 value 的最大值 | 10 | 5 | |
| 显示标签 showLabel | 是否显示标签 | true | false | |
| 高亮时显示标签 emphasisShowLabel | 高亮是否显示标签 | true | false | |
| 标签模板 labelTpl | 标签模板，支持地区名称 {name} 和 值 {value} | {name}:{value} | {name} | |
| 散点颜色 color | 散点默认颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | ||
| 地区边框颜色 borderStroke | 散点边框颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | ||
| 地区边框宽度 borderWidth | 散点边框宽度，单位为px | 2 | 1 | |
| 边框类型 borderType | 散点边框类型，取值 ‘solid’, ‘dashed’, ‘dotted’ | solid | solid | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | true | |
| 提示信息模板 tooltipItemTpl | 提示信息模板，支持地区名称 {name} 、 值 {value}、任意列 {列名} | {name}:{value} | {value} |
飞线
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 头尾点图形 pointSymbol | 起始点图形，取值’circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’, ‘none’还可以支持图片链接或者SVG矢量路径 | arrow | circle | |
| 头尾点大小 pointSymbolSize | 起始点的大小 | 10 | 12 | |
| 飞行点图形 symbol | 飞行点图形，取值’circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’, ‘none’还可以支持图片链接或者SVG矢量路径 | arrow | circle | |
| 飞行点大小 symbolSize | 飞行点的大小 | 10 | 12 | |
| 动画时间 period | 飞线特效动画的时间 | 4 | 6 | |
| 飞线颜色 stroke | 飞线颜色，支持16进制/RGB/RGBA的格式 | #FAE4C3rgb(0, 131, 143) | ||
| 飞线宽度 width | 飞线宽度，单位为px | 2 | 1 | |
| 飞线弧度 curveness | 飞线曲率，数值越大折越弯曲 | 0.4 | 0.2 |
热力
暂无配置项
四、Antv L7 地理可视化
Antv L7 的地理可视化元件，是基于 https://l7.antv.vision/zh 开发的 Axure 元件，可以高效的在 Axure 内实现地理可视化的效果。
一个元件一般由1个地图和多个图层两部分组成：
地图：基础地图，目前有高德地图（国内），和 Mapbox 地图（全球）
图层：地图上的可视化元素，目前支持 点/线/面/地区/热图 图层，图层可以任意组合，比如1个点图1个线图，或者2个点图1个面层。
地图
可选择 高德地图（国内），和 Mapbox 地图（全球），元件由两个子元件组成
acp-xxx-map：普通矩形，地图容器可以控制地图的大小
acp-config：中继器，地图配置管理，具体配置项见下方
地图配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 主题 | 地图主题，目前支持 dark（暗黑）light （简约）、normal （正常）、blank （无底图） 如果是高德地图，还可以之前高德的自定义样式链接，具体请看高德官方说明https://lbs.amap.com/api/javascript-api/guide/map/map-style | darkamap://styles/whitesmoke | normal |
| 地图中心 | 地图初始中心经纬度可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 | dark |
| 俯仰角度 | 地图初始俯仰角度 | 64.56 | 0 |
| 缩放等级 | 地图初始显示级别 Mapbox （0-24） 高德 （3-18） | 8 | |
| 最大缩放等级 | 地图最大缩放等级 Mapbox（0-24） 高德 （3-18） | 15 | 22 |
| 最小缩放等级 | 地图最小缩放等级Mapbox （0-24） 高德 （3-18） | 3 | 0 |
| 开发Token | 自定义高德或 Mapbox 开发者 Token，元件库已经内置，但仅供测试使用 |
区域图
根据省市区的行政划分，显示对应的区域图。由两个子元件组成。
acp-area-data：中继器，点图数据，格式参加下方说明
acp-area-config：中继器，点图配置，格式参加下方说明
数据
| 列名称 | 说明 | 示例值 |
|---|---|---|
| area | 二级地区名称acp-config 配置的地区对应的二级地区 | 广州市 |
| value | 地区值，可选一般用于显提示信息显示 | 5 |
配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 地区 | 地区名称或行政区划代码，支持中国及大多数省市 | 中国湖南广州市110101 | 广东省 |
| 形状 | fill 绘制填充面 line 绘制填充图描边 | text | circl |
| 图表颜色 | 地区的颜色，多个请用英文逗号“,”隔开支持 hex/rgb/rgba 格式的颜色值 | #4169E1,#B0C4DE | |
| 大小 | 点的大小，单位px，一搬情况下填数值。还支持 min,max 的格式，根据 data 中继器里 value 大小映射。 | 84,32 | 4 |
| 显示提示信息 | 是否显示提示信息 | false | true |
| 提示信息模板 | 提示信息模板，支持 {br}（换行）、 {name} 、 {value} 、{任意列名} 注意列名需为小写 | {name}:{value}{area} | |
| 不透明度 | 图形的不透明度，取值 0-1 | 0.5 | 0.8 |
点图
目前点图支持，普通散点、动态散点、自定义图片、文字、气泡图（形状图）和3D柱状图等，由两个子元件组成。
acp-point-data：中继器，点图数据，格式参加下方说明
acp-point-config：中继器，点图配置，格式参加下方说明
数据
| 列名称 | 说明 | 示例值 |
|---|---|---|
| lnglat | 点的经纬度，lnglat 和 area 必填一个可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 |
| area | 地区名称当该地图组合内存在地区层，可以直接填写二级地区的名称来替代经纬度，程序会自动计算出其对应的经纬度 | 广州市 |
| shape | 点图形状或类型，可选。优先级高于 acp-config 的形状配置。支持 circle、square、hexagon、triangle、pentagon、octogon、hexagram、rhombus、vesica | circle |
| value | 点值，可选一般用于显提示信息显示，点的颜色映射或图形大小映射 | 5 |
| name | 点的名称，选填。当 shape = text 时，name则为显示在地图上的文本 | 中心区域 |
| img | 图片地址，目前只支持 svg，选填。当 shape = img时，img 的图片会显示在地图上 | https://gw.alipayobjects.com/mdn/antv_site/afts/img/A*BJ6cTpDcuLcAAAAAAAAAAABkARQnAQ |
| color | 点的颜色，选填。优先级高于 acp-config 的图表颜色配置。支持 hex/rgb/rgba 格式的颜色值 | #e3e3e3 |
| size | 点的大小，单位px，选填。优先级高于 acp-config 的大小配置 | 16 |
| height | 点的高度，单位px，选填。用于设置3D柱状图的高度 | 24 |
配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 形状 | 点图形状或类型，可选普通形状：circle、square、hexagon、triangle、pentagon、octogon、hexagram、rhombus、vesica3D柱子：cylinder文本：text图片：img | text | circl |
| 图表颜色 | 点的颜色，多个请用英文逗号“,”隔开支持 hex/rgb/rgba 格式的颜色值 | #4169E1,#B0C4DE | |
| 大小 | 点的大小，单位px，一搬情况下填数值。还支持 min,max 的格式，根据 data 中继器里 value 大小映射。 | 84,32 | 4 |
| 显示提示信息 | 是否显示提示信息 | false | true |
| 提示信息模板 | 提示信息模板，支持 {br}（换行）、 {name} 、 {value} 、{任意列名} 注意列名需为小写 | {name}:{value}{area} | |
| 不透明度 | 图形的不透明度，取值 0-1 | 0.5 | 0.8 |
| 描边宽度 | 描边宽度，单位px | 2 | 1 |
| 描边颜色 | 图形边框颜色支持 hex/rgb/rgba 格式的颜色值 | 3 | 0 |
| 显示动画 | 是否显示动画，普通点图开启动画后变成动态散点图 | true | false |
| 图形高亮 | 是否支持 hover 状态下高亮显示 | true | false |
| 高亮颜色 | 高亮状态下的颜色支持 hex/rgb/rgba 格式的颜色值 | #4169E1 | |
| geojson | GeoJson 数据的 url，填写后 data 中继器的数据将无效 |
线图
目前线图支持，路径图、绘制弧线、大圆航线、3d 弧线图，由两个子元件组成。
acp-line-data：中继器，线图数据，格式参加下方说明
acp-line-config：中继器，线图配置，格式参加下方说明
数据
| 列名称 | 说明 | 示例值 |
|---|---|---|
| startlnglat | 线起点的经纬度，lnglat 和 area 必填一个可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 |
| endlnglat | 线终点的经纬度，lnglat 和 area 必填一个可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.30,23.22 |
| startarea | 线起点地区名称当该地图组合内存在地区层，可以直接填写二级地区的名称来替代经纬度，程序会自动计算出其对应的经纬度 | 广州市 |
| endarea | 线终点地区名称当该地图组合内存在地区层，可以直接填写二级地区的名称来替代经纬度，程序会自动计算出其对应的经纬度 | 深圳市 |
| name | 线的名称，选填。 | 司机路线 |
| color | 线的颜色，选填。优先级高于 acp-config 的图表颜色配置。支持 hex/rgb/rgba 格式的颜色值 | #e3e3e3 |
| size | 线宽，单位px，选填。优先级高于 acp-config 的大小配置当 shape 为绘制弧线、大圆航线、3d 弧线图时，支持配置“宽度,高度”的格式 | 44,12 |
配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 形状 | 线图形状或类型，可选line 绘制路径图，arc 绘制弧线 通过贝塞尔曲线算法技术弧线greatcircle 大圆航线，地图两个点的最近距离不是两个点连线，而是大圆航线arc3d 3d 弧线地图 3D 视角 | arc | line |
| 图表颜色 | 线的颜色，多个请用英文逗号“,”隔开支持 hex/rgb/rgba 格式的颜色值 | #4169E1,#B0C4DE | |
| 大小 | 线宽，单位px，选填。当 shape 为绘制弧线、大圆航线、3d 弧线图时，支持配置“宽度,高度”的格式 | 44,12 | 2 |
| 显示提示信息 | 是否显示提示信息 | false | true |
| 提示信息模板 | 提示信息模板，支持 {br}（换行）、 {name} 、 {value} 、{任意列名} 注意列名需为小写 | {name}:{value}{area} | |
| 不透明度 | 图形的不透明度，取值 0-1 | 0.5 | 0.8 |
| 显示动画 | 是否显示动画，普通点图开启动画后变成动态散点图 | true | false |
| 动画间隔 | 动画时间 单位(s)秒 | 2 | 1 |
| 持续时间 | 轨迹间隔, 取值区间 0 - 1 | 0.5 | 1 |
| 流线长度 | 轨迹长度 取值区间 0 - 1 | 0.5 | 1 |
| geojson | GeoJson 数据的 url，填写后 data 中继器的数据将无效 |
面图
由两个子元件组成，支持任意变形，一般用于地理围栏、区域标识。
acp-polygon-data：中继器，面图数据，格式参加下方说明
acp-polygon-config：中继器，面图配置，格式参加下方说明
数据
| 列名称 | 说明 | 示例值 |
|---|---|---|
| lnglat | 面图各个节点的经纬度，至少需要3行数据可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 |
配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 形状 | fill 绘制填充面 line 绘制填充图描边 extrude 对填充图 3D 拉伸 | arc | line |
| 图表颜色 | 面的颜色，多个请用英文逗号“,”隔开支持 hex/rgb/rgba 格式的颜色值 | #4169E1,#B0C4DE | |
| 大小 | 暂不支持，预留 | 4 | 2 |
| 显示提示信息 | 是否显示提示信息 | false | true |
| 提示信息内容 | 提示信息的内容 | 地理围栏 | |
| 不透明度 | 图形的不透明度，取值 0-1 | 0.5 | 0.8 |
| geojson | GeoJson 数据的 url，填写后 data 中继器的数据将无效 |
热力图
经典热力图，由两个子元件组成。
acp-heatmap-data：中继器，热力图数据，格式参加下方说明
acp-heatmap-config：中继器，热力图配置，格式参加下方说明
数据
| 列名称 | 说明 | 示例值 |
|---|---|---|
| lnglat | 热力中心点的经纬度，lnglat 和 area 必填一个可通过高德拾取工具获取https://lbs.amap.com/console/show/picker | 113.280637,23.125178 |
| area | 地区名称当该地图组合内存在地区层，可以直接填写二级地区的名称来替代经纬度，程序会自动计算出其对应的经纬度 | 广州市 |
| value | 热力值，根据该值的大小决定颜色和热力大小 | 5 |
| name | 热力图的名称，选填。 | 中心区域 |
配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 图表颜色 | 热图的颜色范围，请用英文逗号“,”隔开支持 hex/rgb/rgba 格式的颜色值 | #4169E1,#B0C4DE | |
| 大小 | 预留配置项 | ||
| 显示提示信息 | 是否显示提示信息 | false | true |
| 提示信息模板 | 提示信息模板，支持 {br}（换行）、 {name} 、 {value} 、{任意列名} 注意列名需为小写 | {name}:{value}{area} | |
| 不透明度 | 图形的不透明度，取值 0-1 | 0.5 | 0.8 |
| 热图半径 | 热力半径，单位px | 2 | 4 |
五、动态元件
由于 Axure 实现部分动态效果会比较占资源，在多图表的复杂场景下可能会让页面卡顿，acp 因此提供了部分动态可视化元件。使用方式跟普通文本原件一致，只是增加了 config 中继器提供相关配置。
实时时间
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 时间格式format | 时间格式，同 Excel 的时间格式，请参考 | YYYY-MM-DD HH:mm:ss |
倒计时
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 时间 time | 需要倒数的时间，单位为秒 | 172800 |
| 时间格式 format | 时间格式，同 Excel 的时间格式，请参考 | D天 H时 mm分 ss秒 |
动态数字/自增数字
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 启始值 startVal | 启始值 | 0 |
| 间隔时间 duration | 动画时长，单位为秒，每次加载/更新时动画时长，时间越短则数字变化越快 | 2 |
| 数字分组 useGrouping | 是否使用千分位，acp 会自动格式化 | true |
| 更新间隔 interval | 数字自增更新间隔，单位为秒 | 2 |
| 随机范围最小值 randomMin | 数字自增随机数范围最小值，可以填负数 | 10 |
| 随机范围最大值 randomMax | 数字自增随机数范围最大值，可以填负数 | 100 |
轮播表格
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 行数 rowNum | 默认显示行数 | 5 |
| 奇数行背景颜色 oddRowBGC | 奇数行背景颜色 | #003B51 |
| 偶素行背景颜色 evenRowBGC | 偶数行背景颜色 | #0A2732 |
| 文字颜色 textFill | 文本颜色 | #FFF |
| 字体大小 fontSize | 文本字体大小 | 12 |
| 等待时间 waitTime | 轮播间隔（单位毫秒） | 2000 |
| 轮播方式 carousel | 轮播方式，single（逐行）、page（每页） | page |
| 对齐方式 align | 文本对齐方式 center、left、right | center |
| 列宽 columnWidth | 列宽（单位px），支持分列设置，值 20,30，表示第1列为 20px 宽度，第 2 列为 30px 宽度 | 20,3050 |
轮播排行榜
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 行数 rowNum | 默认显示行数 | 5 |
| 文字颜色 textFill | ||
| 字体大小 fontSize | ||
| 等待时间 waitTime | ||
| 轮播方式 carousel | ||
| 单位 unit |
动态边框
可以任意缩放的动态矢量边框，一般用于单个图表或者大屏的背景。
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 类型type | 边框类型，可选1-13，具体效果可以参考http://datav-react.jiaminghi.com/guide/borderBox.html | 2 |
| 反转 reverse | ||
| 边框颜色 colors | 元件颜色，需要填写主色合副色，’,’ 分隔 | #003B51,#0A2732 |
| 标题 title | ||
| 标题宽度 titleWidth | ||
| 动画时长 duration |
装饰文本
| 配置项 | 说明 | 示例值 |
|---|---|---|
| 颜色 colors | 元件颜色，需要填写主色合副色，’,’ 分隔 | |
| 文本 text | 元件中央的文本 | 66% |
| 字体大小 fontSize | 元件中央的文本字体大小，单位 px | 32 |
六、Block 元件
Block 元件的存在是为了弥补部分 acp 常规元件图表不足和灵活性不足的问题。你可以轻易的将 ECharts、Highcharts 及 Antv 等官网超过 1000+ 图表复制到 Axure。缺点就是无法像普通元件一样通过中继器更改数据和样式，修改起来需要有一定前端基础，可以让开发来协助（反正他们最终都要实现的= =）。
ECharts Block
ECharts Block 可以帮助你快速实现 ECharts 相关图表，和 Antv G2 相关元件库不一样，并不支持在 Axure 内直接修改图表样式和属性。好处就是可以支持 ECharts 社区 和 官方示例 上千种图表，元件组合如下：
- 容器矩形：名称为 acp-echats-chart ，名称不可更改，为图表容器
- js 文件中继器：acp-js，名称不可更改，设置需要加载的第三方脚本
- code 中继器：一般名称为 acp-code ，使用中继器内的 textArea 文本框来存放 ECharts 图表代码
使用步骤如下：
创建图表：将元件库的 ECharts Block 元件拖放到页面页面
填充代码：访问 ECharts 社区 或 官方示例 ，打开选定图表，复制对应代码到 code 中继器下的文本框
补充 js 脚本：点击 ECharts 图表详情页上顶部脚本按钮，将需要引用的脚本复制到 js 文件中继器。请注意，js 文件中继器第一条为 ECharts js文件的链接，可以更改版本但不能覆盖或删除。acp 已经默认填写了常用的脚本 js，这一步大部分情况下可以省略**。**
这就完成了，预览看看吧。
由于百度地图的 api 会限制调用的域名，暂不支持含有百度地图图表的引用。
另外需要注意的事，社区的代码由第三方提供，代码质量参次不齐，如果遇到无法显示的图表，可以找首席客服反馈。
Highcharts Block
Highcharts Block 跟 ECharts Block 基本一致，但请注意 Highcharts 本身是商业软件，任何使用带来的法律问题， Axhub 及本人概不承担，请谨慎使用。
使用步骤如下：
创建图表：将元件库的 Highcharts Block 元件拖放到页面页面
填充代码：访问 Highcharts 官网，打开选定图表，点击 js tab 复制对应代码到 code 中继器下的文本框
补充 js 脚本：点击图表详情页上 html tab，将需要加载的 js 链接复制到 js 文件中继器。请注意，js 文件中继器第一条为 Highcharts js文件的链接，可以更改版本但不能覆盖或删除。acp 已经默认填写了常用的脚本 js，所以这一部分大部分情况下可以省略。
这就完成了，预览看看吧~
Antv G2/G6/G2plot/L7/F2 Block
请参考 ECharts Blcok 使用方法前两步，可以复制的图表请看
| Block | 图表类型 | 适用图表 |
|---|---|---|
| G2 | 常规图表 | https://g2.antv.vision/zh/examples/ |
| G2plot | 简易常规图表 | https://g2plot.antv.vision/zh/examples/ |
| G6 | 数据关系图表 | https://g6.antv.vision/zh/examples/ |
| L7 | 地理可视化 | https://l7.antv.vision/zh/examples/ |
| F2 | 移动端图表 | https://f2.antv.vision/zh/examples/ |
【历史版本】Antv G2 3.x 图表配置列表
全局配置
优先推荐，你可以通过设置项目的 全局变量（Axure-项目-全局变量），来实现全局配置，一旦设置，将在项目内所有图表生效，支持字段如下：
| 配置项 | 说明 | 示例值 |
|---|---|---|
| globalTheme | 图表主题，可取值 default / dark | dark |
| globalColor | 图表颜色，可以参考配置列表里的 fieldColors 配置 | #545454 |
| globalFontSize | 字体大小 | 14 |
| globalTextFill | 字体主颜色 | #BDCCED |
| globalLineStroke | 坐标轴颜色 | #CCD6EC |
| globalGridLineStroke | 网格颜色 | #BDCCED |
| globalLegendTextFill | 图例文本颜色 | #BDCCED |
常用配置
温馨提示：由于单个图表的配置项过多，下方分为“常用配置”和“全部配置”。其中常用配置为图表 config 中继器默认内置的，若不满足需求，可以到全部配置内寻找配置项并自行添加到 config 中继器。
折线图
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | |
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | |
| 显示x轴 showXAxis | 是否显示X轴 | false | true |
| x轴刻度数量 xAxisTickCount | x轴刻度数量 | 5 | |
| x轴刻度 xAxisTicks | x轴刻度，多个用‘,’分隔 | 5,10,15,20 | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | |
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | |
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | |
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | |
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} |
| 显示图例 showLegend | 是否显示图例 | false | true |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false |
| 线条形状 lineShape | 折线图线条类型，支持line,smooth,dot,dash,spline | smooth | line |
| 点的形状 pointShape | 折线图节点形状，circle, square, bowtie, diamond, hexagon, triangle，设置为none则不显示 | none | circle |
| 点的大小pointSize |
柱状图/条形图/堆叠柱状图/堆叠条形图
请注意，条形图本质是镜像翻转的柱状图，配置时需要注意 x 轴和 y 轴的位置
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom | |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 | |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left | |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 标签偏移量 labelOffset | label距当前图形偏移量，负数则标识渲染在图形内部 | -40 | 20 | |
| 标签模板 labelTpl | label文本模板，可取 变量{name},{value}, {percent} | {value}个 | {value} | |
| 柱状图类型 columnType | 柱状图类型，可取 normal，stacked（堆叠） | stacked | normal | |
| 镜像翻转 transposeCoord | 是否转化为条形图 | true | false | |
| 柱子间距 dodgeMarginRatio | 用于调整分组中各个柱子的间距 | 4 | 0 |
分面条形图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | ||||
| x轴刻度数量 xAxisTickCount | ||||
| x轴刻度 xAxisTicks | ||||
| x轴位置 xAxisPosition | ||||
| x轴标题 xAxisTitle | ||||
| x轴标签模板 xLabelTpl | ||||
| 显示y轴 showYAxis | ||||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| y轴刻度数量 yAxisTickCount | ||||
| y轴位置 yAxisPosition | ||||
| y轴标题 yAxisTitle | ||||
| y轴标签模板 yLabelTpl | ||||
| 显示图例 showLegend | ||||
| 显示提示信息 showTooltips | ||||
| 显示标签 showLabel |
面积/面积堆叠图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom | |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 | |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left | |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 面积图类型 areaType | 面积类型，可取 normal，stacked（堆叠） | stacked | normal | |
| 面积形状 areaShape | 面积形状，支持area,smooth,line,smoothLine | smooth | area | |
| 面积透明度 areaOpacity | 面积透明度 | 1 | 0.5 | |
| 线条形状 lineShape | 折线条类型，支持line,smooth,dot,dash,spline | smooth | line |
百分比堆叠图/百分比堆叠面积图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 是否显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom | |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 | |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} | |
| 是否显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left | |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 堆叠图类型 stackedType | 堆叠图类型，可取 area，cloumn | area | cloumn | |
| 镜像翻转 transposeCoord | 是否镜像旋转（柱状图可转换为条形图） | true | false | |
| 是否显示线条 showLine | 是否显示折线 | true | false |
区间图/甘特图
请注意，甘特图（区间条形图）本质是镜像翻转的柱状区间图，配置时需要注意 x 轴和 y 轴
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom | |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 | |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left | |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 提示信息模板 tooltipItemTpl | 提示信息内容模板，区间图、甘特图 支持变量 {start},{end} | {start}至{end} | {start}-{end} | |
| 镜像翻转 transposeCoord | 是否镜像旋转（柱状图可转换为条形图） | true | false |
色块图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴刻度数量 xAxisTickCount | ||||
| x轴刻度 xAxisTicks | ||||
| x轴位置 xAxisPosition | ||||
| x轴标题 xAxisTitle | ||||
| x轴标签模板 xLabelTpl | ||||
| 显示y轴 showYAxis | ||||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| y轴刻度数量 yAxisTickCount | ||||
| y轴位置 yAxisPosition | ||||
| y轴标题 yAxisTitle | ||||
| y轴标签模板 yLabelTpl | ||||
| 显示图例 showLegend | ||||
| 显示提示信息 showTooltips | ||||
| 显示标签 showLabel | ||||
| 标签文本颜色 labelTextFill | ||||
| 标签偏移量 labelOffset |
饼图/环形图
请注意，环形图为带空心圆的饼图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 标签偏移量 labelOffset | label距当前图形偏移量，负数则标识渲染在图形内部 | -40 | 20 | |
| 提示信息模板 tooltipItemTpl | 提示信息内容模板，支持变量{name},{value}，{percent} | {value} | {name}:{value} | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 标签模板 labelTpl | label文本模板，支持变量{name},{value}，{percent} | {value}个 | {percent} | |
| 饼图半径 radius | 饼图半径，值范围为 0 至 1 | 1 | 0.75 | |
| 空心圆的半径 innerRadius | 空心圆的半径，值范围为 0 至 1 | 0.7 | 0 | |
| 辅助文本标题 guideTextTitle | 环形图中间的文案标题 | 数量 | ||
| 辅助文本内容 guideTextContent | 环形图中间的文案内容 | 200台 |
简易环形图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| 环形宽度 circleLineWidth | ||||
| 辅助文本标题 guideTextTitle | 环形图中间的文案标题 | 数量 | ||
| 辅助文本内容 guideTextContent | 环形图中间的文案内容 | 200台 | ||
| 显示辅助文本 showGuideText |
玉珏图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| 显示图例 showLegend | ||||
| 显示提示信息 showTooltips | ||||
| 显示标签 showLabel | ||||
| 标签偏移量 labelOffset | ||||
| 标签模板 labelTpl | ||||
| 显示辅助文本 showGuideText |
玫瑰图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 标签模板 labelTpl | label文本模板，支持变量{name},{value} | {value}个 | {value} | |
| 饼图半径 radius | 玫瑰图半径，值范围为 0 至 1 | 1 | 0.75 | |
| 空心圆的半径 innerRadius | 空心圆的半径，值范围为 0 至 1 | 0.7 | 0 |
仪表盘
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度间隔 yAxisTickInterval | y轴刻度间隔 | 5 | ||
| 指针类型 pointerType | 指针类型 | 2 | ||
| 辅助文本标题 guideTextTitle | 指标中间的文案标题 | 数量 | ||
| 辅助文本内容 guideTextContent | 指标中间的文案内容 | 200台 | ||
| 隐藏y轴标签 hideYAxisLabel | 是否隐藏Y轴标签 | true | false | |
| 起点角度 startAngle | 仪表盘极坐标的起始角度，值范围为 -16 至 16 | -10 | -9 | |
| 终点角度 endAngle | 仪表盘极坐标的结束角度，值范围为 -16 至 16 | 2 | 1 | |
水波图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| 环形宽度 circleLineWidth | ||||
| 辅助字体大小 guideTextSize | ||||
| 辅助文本颜色 guideTextFill | ||||
| 显示辅助文本 showGuideText | ||||
| 辅助文本 guideText | ||||
雷达图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 系列别名 fieldAlias | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 图表颜色 fieldColors | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 饼图半径 radius | 雷达图半径，值范围为 0 至 1 | 1 | 0.8 | |
| 雷达类型 radarType | 雷达图类型，可取值 line（线图），area（面积图） | area | line | |
| x轴网格矩形框颜色 yGridAlternateColor | ||||
| x轴网格类型 yGridType |
散点图/气泡图
气泡图为大小不一的散点图
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default |
| fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | |
| fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | |
| showXAxis | 是否显示X轴 | false | true |
| xAxisTickCount | x轴刻度数量 | 5 | |
| xAxisTicks | x轴刻度，多个用‘,’分隔 | 5,10,15,20 | |
| xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom |
| xAxisTitle | x轴的标题 | 月份 | 空 |
| xLabelTpl | x轴标签内容模板 | {x}年 | {x} |
| showYAxis | 是否显示Y轴 | false | true |
| yAxisMin | y轴最小刻度 | 0 | |
| yAxisMax | y轴最大刻度 | 10 | |
| yAxisTickCount | y轴刻度数量 | 5 | |
| yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left |
| yAxisTitle | y轴的标题 | 摄氏度（℃） | |
| yLabelTpl | y轴标签内容模板 | {y}℃ | {y} |
| showLegend | 是否显示图例 | false | true |
| showTooltips | 是否显示提示信息 | false | false |
| tooltipItemTpl | 提示信息内容模板，支持变量{name}，{xValue}（横坐标值），{yValue}（纵坐标值），{zValue}（点大小值）， （换行） |
{xValue} {yValue} | {name} {xValue} {yValue} |
| showLabel | 是否显示字段对应的文本 | true | false |
| pointShape | 折线图节点形状，circle, square, bowtie, diamond, hexagon, triangle，设置为none则不显示 | none | circle |
双轴图
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | |
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | |
| 形状 shapes | 字段对应图形类型，折线为line，柱状图为column，面积图为area，多个用“,”分开 | line,line,columncolumn | circle |
| 显示x轴 showXAxis | 是否显示X轴 | false | true |
| x轴刻度数量 xAxisTickCount | x轴刻度数量 | 5 | |
| x轴刻度 xAxisTicks | x轴刻度，多个用‘,’分隔 | 5,10,15,20 | |
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | |
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | |
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | |
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | |
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} |
| 显示第二y轴 showSecondYAxis | 是否显示第二y轴 | ||
| 第二y轴最小值 secondYAxisMin | 第二 y 轴最小刻度 | 0 | |
| 第二y轴最大值 secondYAxisMax | 第二 y 轴最大刻度 | 10 | |
| 第二y轴刻度数量 secondYAxisTickCount | 第二 y 轴刻度数量 | 5 | |
| 第二y轴位置 secondYAxisPosition | 第二 y 轴的位置，可取 top/right/bottom/left | right | left |
| 第二y轴标题 secondYAxisTitle | 第二 y 轴的标题 | 摄氏度（℃） | |
| 第二y轴标签模板 secondYLabelTpl | 第二 y 轴标签内容模板 | {y}℃ | {y} |
| 显示图例 showLegend | 是否显示图例 | false | true |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false |
| 柱图提示信息模板 columnTooltipItemTpl | 柱状图提示信息内容模板，支持变量{name},{value}，{percent} | {value} | {name}:{value} |
| 线图提示信息模板 lineTooltipItemTpl | 折线图提示信息内容模板，支持变量{name},{value} | {value} | {name}:{value} |
K线图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 | ||
| 显示x轴 showXAxis | 是否显示X轴 | false | true | |
| x轴刻度数量 xAxisTickCount | x轴刻度数量 | 5 | ||
| x轴刻度 xAxisTicks | x轴刻度，多个用‘,’分隔 | 5,10,15,20 | ||
| x轴位置 xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom | |
| x轴标题 xAxisTitle | x轴的标题 | 月份 | 空 | |
| x轴标签模板 xLabelTpl | x轴标签内容模板 | {x}年 | {x} | |
| 显示y轴 showYAxis | 是否显示Y轴 | false | true | |
| y轴最小值 yAxisMin | y轴最小刻度 | 0 | ||
| y轴最大值 yAxisMax | y轴最大刻度 | 10 | ||
| y轴刻度数量 yAxisTickCount | y轴刻度数量 | 5 | ||
| y轴位置 yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left | |
| y轴标题 yAxisTitle | y轴的标题 | 摄氏度（℃） | ||
| y轴标签模板 yLabelTpl | y轴标签内容模板 | {y}℃ | {y} | |
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 提示信息模板 tooltipItemTpl | 提示信息内容模板，支持变量{date},{start}，{end}，{max}，{min} | {date}：{end} | {date} 开盘价：{start} 收盘价：{end} 最高价：{max} 最低价：{min} |
漏斗图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 显示图例 showLegend | 是否显示图例 | false | true | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false | |
| 提示信息模板 tooltipItemTpl | 提示信息内容模板，支持变量{name},{value}，{percent} | {value} | {name}:{value} | |
| 显示标签 showLabel | 是否显示字段对应的文本 | true | false | |
| 标签模板 labelTpl | label文本模板，支持变量{name},{value}，{percent} | {value}个 | {percent} | |
| 标签偏移量 labelOffset | 20 | |||
| 显示辅助文本 showGuideText | 是否显示图形中的辅助文本 | true | ||
| 辅助文本模板 guideTextTpl | 图形中的辅助文本模板，支持变量{name},{value}，{percent} | {value}个 | {percent} | |
| 图表内边距 padding |
散点图/气泡图
| 配置项 | 说明 | 示例值 | 默认值 | |
|---|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default | |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | ||
| 系列别名 fieldAlias | ||||
| 显示x轴 showXAxis | ||||
| x轴刻度数量 xAxisTickCount | ||||
| x轴刻度 xAxisTicks | ||||
| x轴位置 xAxisPosition | ||||
| x轴标题 xAxisTitle | ||||
| x轴标签模板 xLabelTpl | ||||
| 显示y轴 showYAxis | ||||
| y轴最小值 yAxisMin | ||||
| y轴最大值 yAxisMax | ||||
| y轴刻度数量 yAxisTickCount | ||||
| y轴位置 yAxisPosition | ||||
| y轴标题 yAxisTitle | ||||
| y轴标签模板 yLabelTpl | ||||
| 显示图例 showLegend | ||||
| 显示提示信息 showTooltips | ||||
| 提示信息模板 tooltipItemTpl | ||||
| 显示标签 showLabel | ||||
| 点的形状 pointShape |
词云
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| 主题 theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default |
| 图表颜色 fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | |
| 显示提示信息 showTooltips | 是否显示提示信息 | false | false |
| 提示信息模板 tooltipItemTpl | 提示信息内容模板，支持变量{name},{value} | {value} | {name}: {value} |
| 最小字体大小 minFontSize | 词云文本最小字体大小 | 24 | 16 |
| 词云字体 wordCloudFont | 词云文本字体 | 微软雅黑 | Verdana |
| 词云内边距 wordCloudPadding | 词云文本内边距 | 4 | 2 |
滑块
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| textFill | slider 滑块文本颜色 | #545454 | #545454 |
| backgroundChartColor | slider 滑块的背景图表颜色 | #CCD6EC | #CCD6EC |
| fillerFill | slider 滑块选中区域颜色 | #BDCCED | #BDCCED |
| backgroundColor | slider 滑块的背景颜色 | #CCD6EC | #CCD6EC |
全部配置
图表配置
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| theme | 主题，目前支持 default 和 dark（适合深色背景）两种，欢迎贡献 | dark | default |
| fieldColors | 图表字段对应的颜色，多个用‘,’或‘|’分隔，使用 rgb/rgba 格式时，分隔符号只能使用‘|’，具体请查看 颜色说明 | #4169E1,#B0C4DE | |
| padding | 容器的内边距，支持多种设置方式，可以填写统一边距，也可以填写上下/左右边距，还可以单独填写上/下/左/右四边边距支持%格式的值；如果填写auto，则可以自动计算对应值 | 20,30,20,302020,auto,20,3020%,30% | auto |
| renderer | 图表渲染方式，支持 svg 和 canvas，svg 可以复制到 Axure 进行二次设计 | svg | canvas |
| fieldAlias | 图表字段对应的别名，多个用‘,’分隔，一般用于解决 Axure 中继器表头不支持中文的问题 | 东京,伦敦 |
坐标轴
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| showXAxis | 是否显示X轴 | false | true |
| xAxisMin | x轴最小刻度 | 0 | |
| xAxisMax | x轴最大刻度 | 10 | |
| xAxisTickCount | x轴刻度数量 | 5 | |
| xAxisTickInterval | x轴两个刻度直接相差值 | 10 | |
| xAxisTicks | x轴刻度，多个用‘,’分隔 | 5,10,15,20 | |
| xAxisPosition | x轴的位置，可选top/right/bottom/left | top | bottom |
| xAxisTitle | x轴的标题 | 月份 | 空 |
| xTitleTextFill | x轴的标题字体颜色 | #545454 | #545454 |
| xTitleFontSize | x轴的标题字体大小 | 14 | 12 |
| xLineStroke | x轴颜色 | #BFBFBF | #BFBFBF |
| xLineWidth | x轴线宽 | 2 | 1 |
| hideXAxisLabel | 是否隐藏x轴标签 | true | false |
| xLabelTpl | x轴标签内容模板 | {x}年 | {x} |
| xLabelOffset | x轴标签位置距坐标轴偏移量 | 20 | |
| xLabelTextAlign | x轴标签文本对齐方向，可取 start center end | start | |
| xLabelTextFill | x轴标签文字颜色，参考 颜色说明 | #4169E1 | #545454 |
| xLabelFontSize | x轴标签文字大小 | 14 | 12 |
| xLabelFontWeight | x轴标签字重 | bold | normal |
| xLabelRotate | x轴标签文本角度 | 30 | |
| xTickLineWidth | x轴刻度线宽 | 2 | 1 |
| xTickLineStroke | x轴刻度颜色，参考 颜色说明 | #BFBFBF | #BFBFBF |
| xTickLineLength | x轴刻度线的长度，可以为负值（表示反方向渲染） | -4 | 4 |
| xGridType | x轴网格的类型，line 表示线，polygon 表示矩形框 | line | line |
| xGridLineStroke | x轴网格线的颜色，参考 颜色说明 | #404040 | #404040 |
| xGridLineWidth | x轴网格线宽 | 2 | 1 |
| xGridLineDash | x轴网格线的虚线配置，第一个参数描述虚线的实部占多少像素，第二个参数描述虚线的虚部占多少像素 | 3,3 | |
| xGridAlternateColor | 当网格类型 type 为 polygon 时，为x轴网格设置交替的颜色，指定一个值则先渲染奇数层，两个值则交替渲染，参考 颜色说明 | #eeeeee | |
| showYAxis | 是否显示Y轴 | false | true |
| yAxisMin | y轴最小刻度 | 0 | |
| yAxisMax | y轴最大刻度 | 10 | |
| yAxisTickCount | y轴刻度数量 | 5 | |
| yAxisTickInterval | y轴两个刻度直接相差值 | 10 | |
| yAxisTicks | y轴刻度，多个用‘,’分隔 | 5,10,15,20 | |
| yAxisPosition | y轴的位置，可取 top/right/bottom/left | right | left |
| yAxisTitle | y轴的标题 | 摄氏度（℃） | |
| yTitleTextFill | y轴的标题字体颜色 | #545454 | #545454 |
| yTitleFontSize | y轴的标题字体大小 | 14 | 12 |
| yLineStroke | y轴颜色 | #BFBFBF | #BFBFBF |
| yLineWidth | y轴线宽 | 2 | 1 |
| hideYAxisLabel | 是否隐藏y轴标签 | true | false |
| yLabelTpl | y轴标签内容模板 | {y}℃ | {y} |
| xLabelTextAlign | y轴标签文本对齐方向，可取 start center end | center | |
| yLabelTextFill | y轴标签文字颜色，参考 颜色说明 | #545454 | #545454 |
| yLabelFontSize | y轴标签文字大小 | 14 | 12 |
| yLabelFontWeight | y轴标签字重 | bold | normal |
| yLabelOffset | y轴标签位置距坐标轴偏移量 | 20 | |
| yTickLineWidth | y轴刻度线宽 | 2 | 1 |
| yTickLineStroke | y轴刻度颜色，参考 颜色说明 | #BFBFBF | #BFBFBF |
| yTickLineLength | y轴刻度线的长度，可以为负值（表示反方向渲染） | -4 | 4 |
| yGridType | y轴网格的类型，line 表示线，polygon 表示矩形框 | line | line |
| yGridLinColor | y轴网格线的颜色，参考 颜色说明 | #404040 | #404040 |
| yGridLineWidth | y轴网格线宽 | 2 | 1 |
| yGridLineDash | y轴网格线的虚线配置，第一个参数描述虚线的实部占多少像素，第二个参数描述虚线的虚部占多少像素 | 3,3 | |
| yGridAlternateColor | 当网格类型 type 为 polygon 时，为y轴网格设置交替的颜色，指定一个值则先渲染奇数层，两个值则交替渲染 | #eeeeee |
图例
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| showLegend | 是否显示图例 | false | true |
| legendPosition | 设置图例的显示位置，可设置的值为12个：left-top,left-center,left-bottom,right-top,right-center,right-bottom,top-left,top-center,top-right,bottom-left,bottom-center,bottom-right也可使用bottom,top,left,right设置位置 | right-center | bottom-center |
| legendLayout | 用于设置各个图例项的排列方式，可设置值包括：vertical、horizontal，分别表示垂直和水平排布 | vertical | horizontal |
| legendMarker | 用于设置图例的 marker 样式，默认按照 图表 的类型显示，详情见 | circle | |
| legendTextFill | 图例文本的颜色 | #BFBFBF | #BFBFBF |
| legendFontSize | 图例文本大小 | 14 | 12 |
| legendOffsetX | 图例 X 方向的偏移值，数值类型，数值单位为 ‘px’ | 2 | 0 |
| legendOffsetY | 图例 Y 方向的偏移值，数值类型，数值单位为 ‘px’ | 2 | 0 |
提示信息
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| showTooltips | 是否显示提示信息 | false | false |
| hideTooltipTitle | 是否隐藏提示信息标题 | true | false |
| tooltipItemTpl | 提示信息内容模板，支持变量{name},{value}，柱状图、百分比堆叠图、饼图、环形图支持变量{percent}区间图、甘特图 支持变量 {start},{end} | {value} | {name}:{value} |
| tooltipCrosshairsType | 提示信息的辅助线或者辅助框，rect 表示矩形框，x 表示水平辅助线，y 表示垂直辅助线，cross 表示十字辅助线 | cross | y |
图形文本
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| showLabel | 是否显示字段对应的文本 | true | false |
| labelOffset | label距当前图形偏移量，负数则标识渲染在图形内部 | -40 | 20 |
| labelTextFill | label文本颜色 | #545454 | #545454 |
| labelFontSize | label文本大小 | 4 | 12 |
| labelLineWidth | label线宽 | 1 | 0 |
| labelPosition | 当前label与当前图形的相对位置，可选参数为middle, top,bottom,left,right | middle | top |
| labelTpl | label文本模板，支持变量{name},{value}，百分比堆叠图、饼图、环形图支持变量{percent} | {value}个 | {value} |
辅助文本
只有仪表盘、环形图和漏斗支持以下配置。
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| guideTextTitle | 辅助文案标题 | 数量 | |
| guideTextTitleFill | 辅助文案标题颜色 | #545454 | #545454 |
| guideTextTitleSize | 辅助文案标题文本大小 | 12 | 14 |
| guideTextContent | 辅助文案内容 | 200台 | |
| guideTextContentFill | 辅助文案标题颜色 | #545454 | #545454 |
| guideTextContentSize | 辅助文案标题文本大小 | 24 | 20 |
| guideTextTitle | 辅助文案标题 | 数量 | |
| guideTextFill | 辅助文案颜色 | #545454 | #545454 |
| guideTextSize | 辅助文案文本大小 | 12 | 14 |
图形样式
| 配置项 | 说明 | 示例值 | 默认值 |
|---|---|---|---|
| lineWidth | 线宽 | 1 | |
| lineShape | 线条类型，支持line,smooth,dot,dash,spline | line | |
| pointShape | 折线图节点形状，circle, square, bowtie, diamond, hexagon, triangle，设置为none则不显示 | circle | |
| pointSize | 折线图节点大小 | 4 | |
| columnType | 柱状图类型，可取 normal，stacked（堆叠） | normal | |
| transposeCoord | 是否镜像旋转（柱状图可转换为条形图） | false | |
| dodgMarginRatio | 用于调整分组中各个柱子的间距 | 0 | |
| areaType | 面积类型，可取 normal，stacked（堆叠） | normal | |
| areaShape | 面积形状，支持area,smooth,line,smoothLine | area | |
| areaOpacity | 面积透明度 | 0.5 | |
| stackedType | 堆叠图类型，可取 area，cloumn | cloumn | |
| showLine | 是否显示折线 | false | |
| pieRadius | 饼图半径，值范围为 0 至 1 | 0.75 | |
| pieInnerRadius | 空心圆的半径，值范围为 0 至 1 | 0 | |
| pointOpacity | 点的透明度 | 0.5 | 1 |
| roseLineWidth | 玫瑰间隔图线框 | 2 | 0 |
颜色说明
颜色支持以下几种格式：
16进制：#4169E1
rgb、rgba：rgb(65,105,225)、rgba(65,105,225,0.5)
渐变色：请查看 Antv 官方说明
本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来自 君子兰萧宇的博客！
